BD9P105EFV-C
Nano Pulse Control™, 3.5V～40V入力, 1A 可変電圧出力, 車載プライマリDC/DCコンバータ
BD9Pシリーズは高速応答と高効率の両立を実現した、42V耐圧の車載プライマリDC/DCコンバータICです。Nano Pulse Control™による安定かつ大きな降圧比や、スペクトラム拡散機能による低EMI（低ノイズ）、バッテリのクランキング直後にも安定して電源を供給できる高速応答性能が特徴で、システムにおける低消費電力化とBOMコスト低減に貢献します。
ADASのセンサ・カメラ・レーダー、カーインフォテインメント、クラスター、 BCM（ボディコントロールモジュール）といった、自動車で小型化・高効率化・高信頼性が要求されるアプリケーションに最適です。
リファレンスデザイン
車載ADAS/Info-Display用 8系統パワーツリー
主な仕様
機能安全:
特性:
ch
1
Integrated FET / Controller
Integrated FET
Topology
Buck
Synchronous / Nonsynchronous
Synchronous
Vin1(Min.)[V]
3.5
Vin1(Max.)[V]
40
Vout1(Min.)[V]
0.8
Vout1(Max.)[V]
8.5
Iout1(Max.)[A]
1
Technology
Nano Pulse Control™
SW frequency setting (Max.)[MHz]
2.2
Light Load mode
Yes
EN
Yes
PGOOD
Yes
Operating Temperature (Min.)[°C]
-40
Operating Temperature (Max.)[°C]
125
Package Size [mm]
6.5x6.4 (t=1.0)
Common Standard
AEC-Q100 (Automotive Grade)
特長:
- Nano Pulse Control™搭載
- AEC-Q100対応 (Grade 1)
- 最小 ON時間50ns (Max)
- パワーMOSFET内蔵 同期整流降圧DC/DCコンバータ
- ソフトスタート機能
- 電流モード制御
- リセット機能
- 静止電流10µA (Typ) (12V入力 5.0V出力)
- 軽負荷モード (LLM)
- 強制PWMモード
- 位相補償内蔵
- 選択可能なスペクトラム拡散機能
- 外部同期機能
- 選択可能な過電流保護機能 (OCP)
- 入力低電圧誤動作防止機能 (UVLO)
- 温度保護機能 (TSD)
- 出力過電圧保護機能 (OVP)
- 負荷短絡保護機能 (SCP)
リファレンスデザイン / アプリケーション評価キット
-
- Evaluation Board - BD9P1x5EFV-TSB-001
This Evaluation Board was developed for ROHM’s single 2.2MHz buck DC/DC converter BD9P1x5EFV-C. BD9P1x5EFV-C Series are current mode synchronous buck DC/DC converter integrating POWER MOSFETs. The BD9P1x5EFV-C series accepts a power supply input range of 3.5V to 40V and generates a maximum output current of 1A.
-
- Reference Design - REFRPT001
- CISPR25テスト済 車載ADAS/Info-Display用 8系統パワーツリー リファレンスデザイン
本リファレンスデザインは車載クラスタやセンターインフォメーションディスプレイなどのインフォテイメント機器やADASのECU向けに開発されたパワーツリーのソリューションボードです。機能安全をサポートできるパワーシステムを1枚の基板に集約し、パワーツリーとして最適な構成を実現しています。全ての電源動作時でもCISPR25 Class5をクリアする良好なEMCパフォーマンスとなり、高効率なDCDCを分散配置することによって、各デバイスの発熱を低減します。さらに自己診断機能を備えた2つの電圧監視ICにより、全系統の出力を監視し、機能安全レベルの向上に貢献できます。
- 車載インフォテインメント/ADAS向け
- 8系統のパワー・ツリーリファレンスデザイン
- コモンモードフィルタなしで、EMC CISPR 25 class 5 に合格することをテスト済み
- AMラジオの周波数バンドを回避するため、
- 全DC/DCコンバータは2.2MHz以上のスイッチング周波数で動作
- 熱テスト済
- 機能安全ASILレベルの向上に貢献する、8系統電圧モニタリング
- 多系統のパワーツリーを集積しながら省スペース化実現
-
- Reference Design - REF67013
- EV2W Light Control Module (LCM)

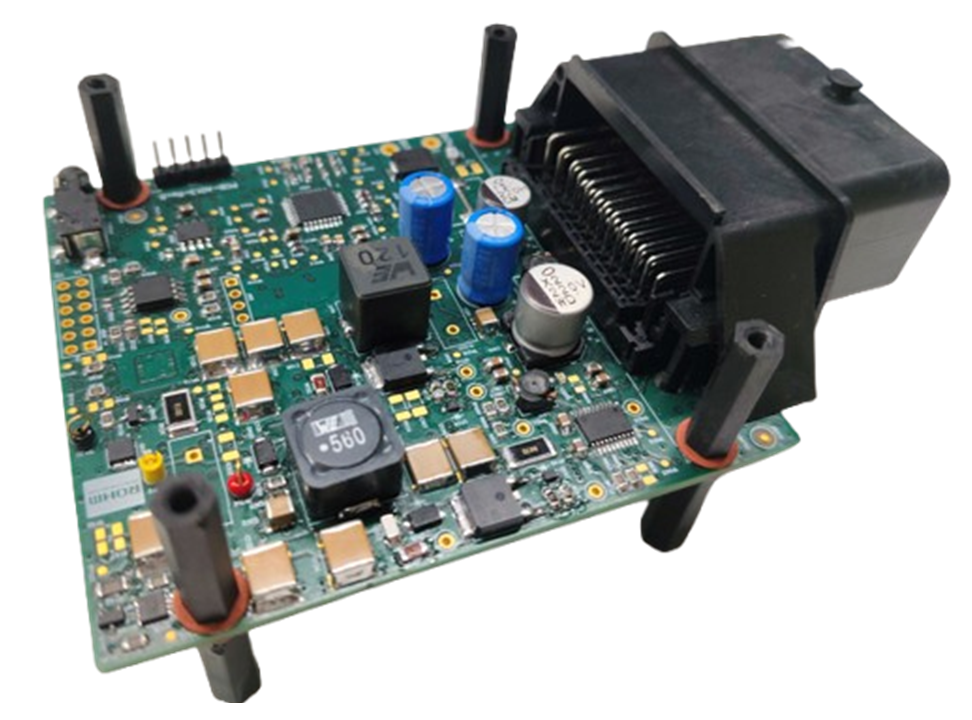

EV2W_LCM-EVK-A05 is the reference design that uses ROHM automotive LED drivers for EV Two Wheelers (TW) lighting application. The solution is integrated with Speech IC Acoustic Vehicle Alert System (AVAS). Devices used in the design are automotive grade. The reference board will enable users test operation and evaluate performance characteristics of the Head Lamp, DRL Driver (BD18354MUF), Tail Lamp Driver (BD18347AEFV), Turn Indicator Driver (BD18327EFV), Animation LED Driver (BD18333EUV) for automotive lighting applications.
